Схеми на изпарители

Остана ли някой да кара на бензин? LPG, Метан. Съвместимост, проблеми, препоръки.
mondeo
потребител
потребител
Мнения: 70
Регистриран: 26 ное 2004, 15:18
Модел на автомобила: Mondeo turnier 1.6 16V - 1994г.
Местоположение: София
Контакти:
Status: Извън линия

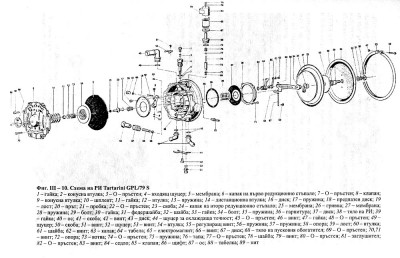

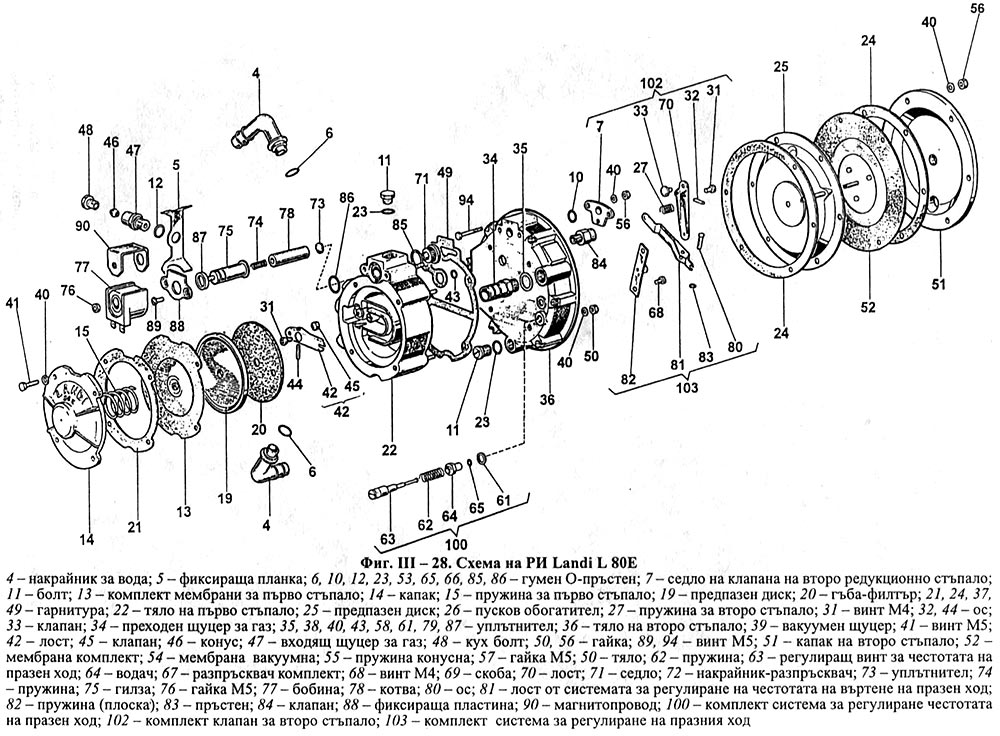

Схеми на изпарители

Мнение от mondeo » 25 ное 2005, 11:51

Ако някой има и други - нека да ги качи

:twisted:
Прикачени файлове

Потребителски аватар
Brock
потребител
потребител
Мнения: 2226
Регистриран: 15 фев 2005, 11:49
Модел на автомобила: Mondeo 1.6 16V - 94г. - комби АГУ
Местоположение: София, Гео Милев
Контакти:
Status: Извън линия

Мнение от Brock » 02 дек 2005, 10:11

Ново попълнение

:twisted:
Прикачени файлове
OMVL REG_R79.jpg
Последна промяна от Brock на 30 май 2007, 16:26, променено общо 1 път.

Потребителски аватар
disc
потребител
потребител
Мнения: 594
Регистриран: 07 мар 2005, 22:43
Модел на автомобила: Orion 1.8 16V Turbo, Fiesta 2.0 16V, Focus 2.0 16V
Местоположение: Пловдив
Контакти:
Status: Извън линия

Мнение от disc » 09 дек 2005, 02:06

BRC AT90E / AT90E Turbo
Прикачени файлове
Reductor AT90E.pdf
(68.97 KБ) Свален 1937 пъти

Потребителски аватар
Brock
потребител
потребител
Мнения: 2226
Регистриран: 15 фев 2005, 11:49
Модел на автомобила: Mondeo 1.6 16V - 94г. - комби АГУ
Местоположение: София, Гео Милев
Контакти:
Status: Извън линия

Мнение от Brock » 12 дек 2005, 10:06

Ето още :D

:twisted:
Прикачени файлове
Reducer AT90E.pdf
(68.97 KБ) Свален 1972 пъти
Reducer BRC Genius.pdf
(70.51 KБ) Свален 1228 пъти
Reducer BRC GeniusM.pdf
(88.02 KБ) Свален 1373 пъти
Reducer BRC ME.pdf
(100.72 KБ) Свален 1234 пъти
Reducer BRC MP.pdf
(110.28 KБ) Свален 910 пъти
Reducer BRC Tecno.pdf
(59.29 KБ) Свален 1653 пъти
Reducer GeniusHS.pdf
(85.69 KБ) Свален 1697 пъти

The_Machine
потребител
потребител
Мнения: 32
Регистриран: 30 юли 2006, 21:23
Модел на автомобила: ВАЗ 21011
Местоположение: София/Слатина
Контакти:
Status: Извън линия

Мнение от The_Machine » 11 окт 2006, 23:33

Едно книжле по темата и не само?
http://bgphoto.net/Photos.aspx?UserId=9 ... umId=34377
Газови уредби , монтаж , диагностика , ремонти на бензинови двигатели , ауспуси...
София, Горубляне

Потребителски аватар
Brock
потребител
потребител
Мнения: 2226
Регистриран: 15 фев 2005, 11:49
Модел на автомобила: Mondeo 1.6 16V - 94г. - комби АГУ
Местоположение: София, Гео Милев
Контакти:
Status: Извън линия

Мнение от Brock » 12 окт 2006, 12:48

The_Machine написа:Едно книжле по темата и не само?
http://bgphoto.net/Photos.aspx?UserId=9 ... umId=34377
Позволих си да направя един PDF файл от картинките, такаче да е удобно да се сваля и да се чете/използва.

Код: Избери всички

Т.АНЧЕВ А.ДИМИТРОВ
АВТОМОБИЛНИ
ГАЗОВИ
ДВИГАТЕЛИ
ТЕХНИКА

Код: Избери всички

СЪДЪРЖАНИЕ
Въведение.......................      ......     3
Глава I. Съвременни газови двигатели.........      .....     6
1.  Обща характеристика на газовите  двигатели..........         6
2.  Автомобилни газови двигатели.................    8
3.  Автомобилни дизелови двигатели,   работещи с газово гориво   (газо-дизелови двигатели)....................      10
Глава II. Газови горива......................14
1.  Основни видове газови   горива...............     14
2.  Сравнителна оценка на сгъстените и втечнените тазове......    18
3.  Физикохимични и термодинамични свойства на горивните газове .      18
4.   Качествена характеристика на втечнения пропан-бутан.    използуван като гориво за автомобилните двигатели.............   27
5.  Общи   изисквания   към втечнения   газ   пропан-бутан   за   безопас-
ност [12|...................'........   28
Глава III. Горивна апаратура за работа на двигателите с газово
гориво...................                          29
1.  Горивна апаратура за втечнен нефтен газ............     30
2.  Бутилки за втечнен газ пропан-бутан..............     32
3   Изолираща кутия.....................     36
4.  Електромагнитни вентили и превключватели...........     37
5.  Редуктор-изпарители....................     40
6.  Смесители.........................   .     82
7.  Регулиращ възел...........•...........     86
Глава   IV. Технико-икономнчески и санитарно-хигненни показатели
на газовите двигатели....................    87
1.  Особености в протичането на работния процес..........   87
2.  Обобщени технико-икономнчески  и санитарно-хигненни резултати
при работа на автомобилните   двигатели с газово гориво.....     89
3.  Сравнителен анализ на показателите на двигателите ВАЗ-2101. Москвич-408, Москвич-412 и Волга М-21 при работа с втечнен газ пропан-бутан   и    бензин (по данни   от изпитванията във ВМЕИ -Варна [10])..........................   92
Глава V. Привеждане на двигателите  за работа с газово гориво .       99
Глава VI. Експлоатация на двигателите при работа с газово гориво  109
Глава VII. Техника на безопасност при работа на двигателите с га-зово гориво .......................
Лигерагура   .   .   .
:arrow: :arrow: avtomobilni_gazovi_dvigateli.pdf - 16MB

:twisted:

Потребителски аватар
sa6oboy
потребител
потребител
Мнения: 26
Регистриран: 17 фев 2007, 17:21
Модел на автомобила: ford escort 1.8 diesel & 1.3 karborator
Местоположение: Варна
Status: Извън линия

Re: Схеми на изпарители

Мнение от sa6oboy » 24 фев 2007, 20:35

mondeo написа:Ако някой има и други - нека да ги качи

:twisted:
и аз имам някоя друга снимка на газови схеми
Прикачени файлове
lambda sensor simulator.jpg
